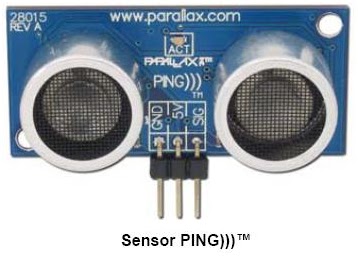

Sensor PING (Ultrasonic)

          Sensor ping (ultasonic) adalah modul pengukur jarak dengan ultrasonic buatan Parallax Inc. sensor  ini dapat mengukur jarak antara 3 cm sampai 300 cm. keluaran dari sensor ini berupa pulsa yang lebarnya merepresentasikan jarak. Lebar pulsanya bervariasi dari 115 uS sampai 18,5 mS

          Pada dasanya, Ping))) terdiri dari sebuah chip pembangkit sinyal 40KHz, sebuah speaker ultrasonik dan sebuah mikropon ultrasonik. Speaker ultrasonik mengubah sinyal 40 KHz menjadi suara sementara mikropon ultrasonik berfungsi untuk mendeteksi pantulan suaranya.

          Pin signal dapat langsung dihubungkan dengan mikrokontroler tanpa tambahan komponen apapun. Ping  hanya akan mengirimkan suara ultrasonik ketika ada pulsa trigger dari mikrokontroler (Pulsa high selama 5uS). Suara ultrasonik dengan frekuensi sebesar 40KHz akan dipancarkan selama 200uS. Suara ini akan merambat di udara dengan kecepatan 344.424m/detik (atau 1cm setiap 29.034uS), mengenai objek untuk kemudian terpantul kembali ke Ping. Selama menunggu pantulan, Ping akan menghasilkan sebuah pulsa. Pulsa ini akan berhenti (low) ketika suara pantulan terdeteksi oleh Ping. Oleh karena itulah lebar pulsa tersebut dapat merepresentasikan jarak antara Ping dengan objek.

Fitur:

     * Menyediakan tepat, non-kontak jarak pengukuran dalam rentang 2 cm sampai 3 m
     * Kemudahan pulsa masuk / pulsa keluar untuk komunikasi
     * Indikator LED Burst pengukuran menunjukkan dalam penyelesaian
     * 20 mA power dikonsumsi
     * Persempit sudut penerimaan
     * 3-pin header memudahkan untuk terhubung menggunakan kabel ekstensi servo, tidak ada solder
      diperlukan

Spesifikasi Kunci:

     * Kebutuhan daya: +5 VDC
     * Komunikasi: Positif TTL pulsa
     * Dimensi: 0,81 x 1,8 x 0,6 di (22 x 46 x 16 mm)
     * operasi temp jangkauan: 32-158 ° F (0 sampai +70 ° C)

Sumber Refrensi: www.parallax.com
